| APACC | AUTOMATIC PAPER CORE CUTTER | |||||||||
| 自動紙管切断機（MK-10) | ||||||||||
| （サーボモーター搭載、プログラムカット標準装備） | ||||||||||
 |
●業界待望のハイテク機 ●タッチパネルでカンタン操作 ●高精度、作業の省力化を実現します ●自家用機として最適です |
||||||
| APACCの特徴 | |||||||||||

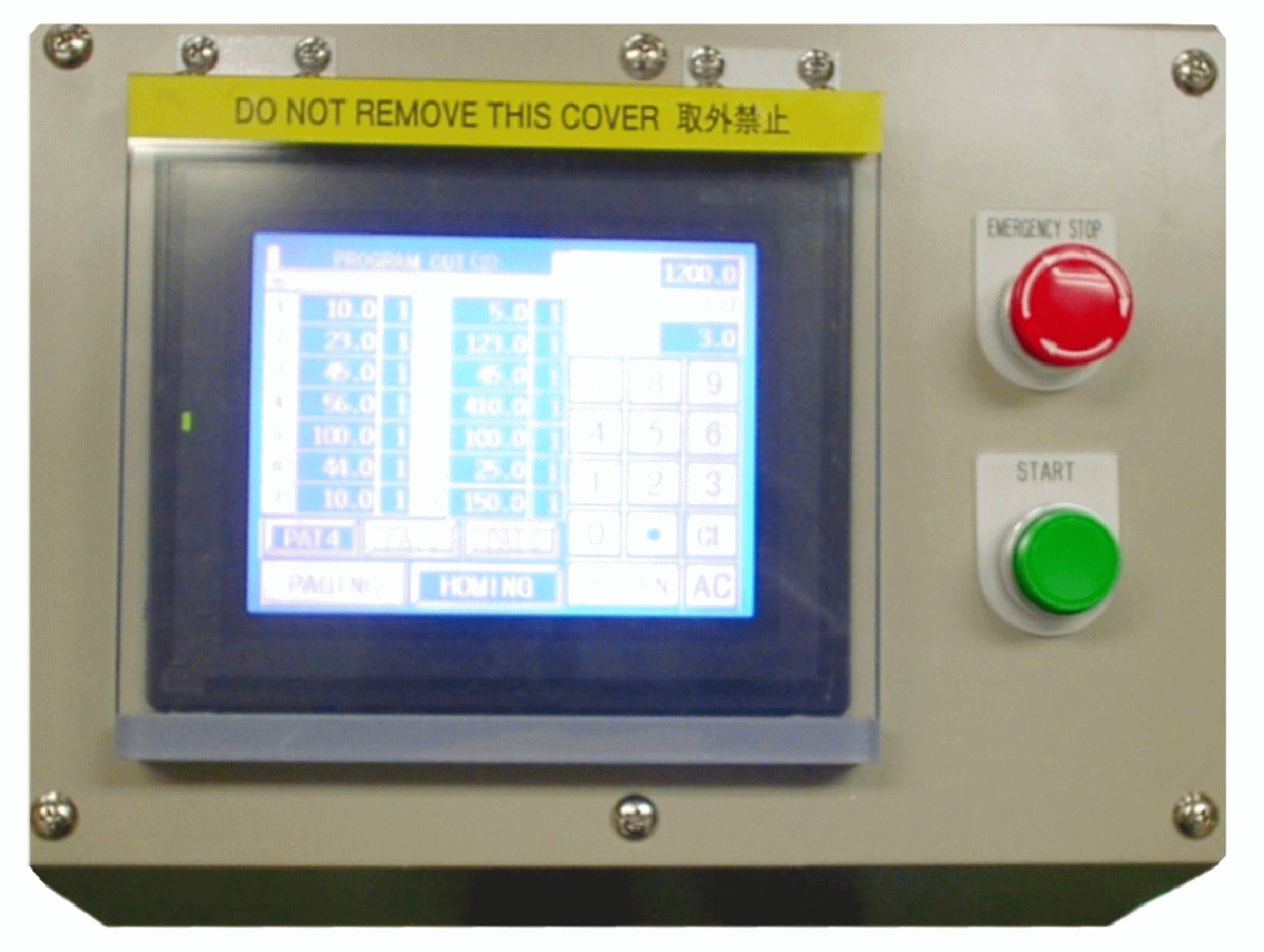

| 1. デジタルセット（カンタン入力） 寸法データのインプットは、テンキーで簡単に入力で きます。 スタートボタンを押すだけで、1本のテープをどの様な パターンにも切断できます。(プログラムカット） 2. 切断寸法の自動補正機能つき （ドンピシャ機能) セット寸法から一律に一定寸法を差し引いた寸法で 切断することができます。 タッチパネルで簡単に微調整できます。 （マイナス、0～9.99mm、0.01mmピッチ） |
3. シャープな切断面 メタルタッチにより、切断面はバリが無く、キレイに仕 上がります。 4. 小型、軽量 全体が小型で軽量です。車輪付で自由に移動でき ます。 5. 自動チャック 紙管のチャックは自動式です。手間が省けます。 |
|||||||||
| ■APACC基本仕様 |
| 対象紙管寸法 | 3inch×最大1,400mm、1,600mm 厚さ5～15mm | |
| 切断時間 | 10カットとして約25sec／本 (1,200mm長さ 6mm厚さの場合） | |
| 切断精度 | ＋－0.2mm以下 | |
| パターン記憶数 | 常時6パターン | |
| 最大切断数 | 14段（全数異寸法の場合）×99個 | |
| 切断ピッチ | 1mm又は0.1mm（ワンタッチ切替可能） | |
| 最大切断寸法 | 1,400mm 、1,600mm | |
| 装置寸法 | 2,200mm 、2,400mm（幅）×700mm(奥行)×1,100mm(高さ) | |
| 本体質量 | 約300㎏ | |
| 電源 | AC200V 3相 50Hz又は60Hz
３KVA AC100V 1相 50Hz又は60Hz 1KVA |
|
| 空気源 | 0.6MPa以上 5L／min | |
| 消耗品 | 丸刃、他 | |
| ■スリッター刃物位置表示装置(電子スケール） |
| APACC自動紙管切断機のカットデータを電子スケールに転送し、5mmピッチで刃物の位置を表示します。 このスケールを刃物軸に取付けることにより、紙管のカットデータによって刃物位置を決定できます。 オペレーターは、点灯したランプの位置に刃物を移動すれば刃組は完了です。 |
|---|
| 表示ピッチ | 5mm | |||||||
| 長さ | 1,200～1,600mm対応 | |||||||
| 装置寸法 | 1,300～1,700mm(幅)×24mm×40mm | |||||||
